Силовий індуктор
Котушка індуктивності, яку також називають котушкою індуктивності та дроселем, є пасивним електронним компонентом, що складається з дроту навколо феритового сердечника, який містить повітряний зазор, який використовується для очищення вихідного сигналу високочастотних джерел живлення. Вони утворюються за допомогою ізольованих мідних проводів, які намотані в котушку навколо матеріалу сердечника, як правило, фериту, що робить його пасивним індуктором з двома контактами. При протіканні струму по дроту виникає електромагнітне поле, і залежно від швидкості зміни магнітного потоку буде генеруватися ЕРС. Індуктори зазвичай пропонують низьке магнітне випромінювання для низьких шумових середовищ, накопичуючи енергію у своєму магнітному полі.
Переваги Power Inductor
Зберігання енергії:Індуктори накопичують енергію в магнітному полі, сприяючи ефективній передачі енергії в таких додатках, як трансформатори.
Фільтрування:Використовується в електронних схемах для фільтрації високочастотного шуму або небажаних сигналів.
Індуктивний зв'язок:Дозволяє бездротовий зв'язок і передачу даних.
Стабільність:Індуктори протистоять швидким змінам струму, що сприяє стабільності електронних схем.
Змінна індуктивність:Деякі типи котушок індуктивності дозволяють змінювати індуктивність, забезпечуючи гнучкість конструкції схеми.
-
R Барний стрижень Магнітний індукторІндуктор ядра Ferrite Stod є компактною конструкцією і має постійну індуктивність у широкому діапазоні. Сердечні стрижні пригнічують симетричні та асиметричні перешкоди. Індуктори ядра стрижня такожДодати до запиту -
-
Індуктор потужності SMTЦі невеликі компоненти у формі котушки спеціально розроблені для зберігання та вивільнення енергії в електричних схемах, допомагаючи регулювати та контролювати потік струму.Додати до запиту -
Індуктор феритових чіпівІндуктор Ferrite Chip-це електронний компонент, який пасивно усуває високочастотну енергію шуму з ланцюга в широкому діапазоні частот. Пристрій досягає опору вище призначеного діапазону частот,Додати до запиту -
Індуктор барабанного ядраІндуктор має функції розвитку електрорушної сили у напрямку, що зменшує коливання, коли коливається струм, і зберігає електричну енергію як магнітну енергію. Він має характеристику дозволити струмуДодати до запиту -
Індуктор силової силиІндуктори DIP потужності - це пасивні електронні компоненти, що виробляються лінійною обмоткою. Він використовується для запобігання високочастотного змінного струму та низькочастотних струмів.Додати до запиту -
Індуктор повітряної раниТип індуктора або дротяної котушки без магнітного сердечника в котушці відомий як індуктор з повітряним сердечником або індуктор з повітряною котушкою. У цьому індукторі повітряний сердечникДодати до запиту -

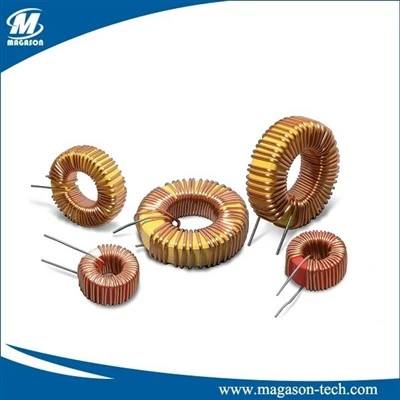

Синфазний дросель ToroidЗАГАЛЬНІ ЗАСТОСУВАННЯ:. DC/DC, AC/DC придушення лінійних перешкод;. система зв'язку;. автомобільні системи;. LCD/PDPTтелевізори;. периферійне комп'ютерне обладнання;.Додати до запиту -
Котушка радіо Ift1. Доступний конденсатор внутрішньої збірки. 2. Ідеально використовується в радіоприймачах (FM, AM, SW, MW). 3. Змінний індуктор і регульовані котушки з широким діапазоном індуктивності. 4.Додати до запиту -
Барабанна котушка індуктораЦе недорогий індуктор. Провід намотується безпосередньо на жилу. Форма серцевини, як правило, циліндрична з торцевими кришками.Додати до запиту -
Котушка з феритовим сердечником1. Висока поточна здатність. 2. Дуже надійна механічна конструкція. 3. Дуже висока магнітна насиченість. 4. Робоча температура до +150 градусів. (вищі температури залежно від профілю місії).Додати до запиту -
Чіп бісерВідмінні властивості проти електромагнітних перешкод і низький опір постійному струмуДодати до запиту
Чому вибирають США
Наша фабрика
Shaanxi Magason-tech Electronics Co., Ltd, є провідним виробником електронних компонентів, що об’єднує дослідження, розробки, виробництво та продаж.
Наш сертифікат
Як компанія ISO 9001:2000, ми суворо вибираємо постачальника матеріалів, і вся сировина має сертифікати RoHs & CE.
Наш продукт
Наша основна продукція включає електронні трансформатори, котушки індуктивності, магнітні сердечники та бобіни та трансформатори струму. А також Magason має хороший ресурс у різних магнітних сердечниках: феритовому сердечнику Mn-Zn і Ni-Zn, сердечнику із залізного порошку, аморфному та нанокристалічному сердечнику.
Наш сервіс
Однією з основних цілей нашої компанії є задоволення потреб клієнта. Ми прагнемо обслуговувати клієнтів і надавати високий рівень технічної підтримки, щоб гарантувати, що ви клієнт, розробите та згодом придбаєте найкращий продукт для вашої програми.
Індуктори повітряного сердечника:Котушки без магнітного сердечника, що використовуються в радіочастотних додатках.
Індуктори з феритовим сердечником:Використання феритового матеріалу для підвищення ефективності індуктивності, поширене в енергетичних додатках.
Тороїдальні індуктори:Круглі котушки, намотані навколо сердечника у формі бублика, забезпечуючи компактне та ефективне накопичення енергії.
Індуктори із залізним сердечником:Котушки, намотані навколо залізного сердечника, підвищують індуктивність для таких застосувань, як трансформатори.
Дросельні котушки:Індуктори призначені для блокування високочастотного змінного струму в лініях електроживлення.
Змінні котушки індуктивності:З регульованими сердечниками, що дозволяють змінювати індуктивність.
Котушки індуктивності складаються з котушки магнітних матеріалів, які зазвичай використовуються для ізольованого мідного дроту для індуктора, який обертається навколо пластикового сердечника або феромагнітних матеріалів.
Перевагою використання феромагнітних матеріалів є висока проникність, яка сприяє збільшенню магнітного поля. Індуктори з низькою частотою, серцевина таких індукторів виготовлена зі сталі, яка ламінована для зменшення вихрових струмів. М'які феритові матеріали використовуються для побудови сердечника звукового частотного пристрою.
Котушки індуктивності бувають різних форм, деякі котушки індуктивності використовуються для зміни індуктивності, тоді як деякі котушки індуктивності використовуються для блокування високих частот, серцевина таких котушок індуктивності виготовлена з феритової кульки на дроті.
Індуктори Planner виготовляються з плоского сердечника. Котушки індуктивності невеликого значення виготовлені з алюмінію, а їх форма має спіральну котушку, і цей індуктор використовується в інтегральній схемі.
Існують індуктори екранованого типу, які використовуються в системах регулювання потужності, освітленні та низькочастотних пристроях. Ці індуктори частково або повністю екрановані.
Конденсатори та котушки індуктивності є пасивними електронними компонентами, але вони відрізняються своїми основними характеристиками та застосуванням:
функція
Конденсатор:Зберігає електричну енергію в електричному полі між своїми пластинами, вивільняючи її за потреби.
індуктор:Зберігає енергію в магнітному полі, коли струм тече через його котушку, вивільняючи її, коли струм змінюється.
Носій даних
Конденсатор: Зберігає енергію в електричному полі між двома провідними пластинами, розділеними ізолятором (діелектриком).
індуктор:Зберігає енергію в магнітному полі, створюваному котушкою дроту.
Реакція на зміни струму та напруги
Конденсатор:Витримує зміни напруги (реактивний опір зменшується зі збільшенням частоти).
індуктор:Стійкий до змін струму (реактивний опір зростає зі збільшенням частоти).
Фазове співвідношення
Конденсатор:Змінює форму хвилі напруги по відношенню до форми струму.
індуктор:Відстає форма сигналу напруги по відношенню до форми струму.
Додатки
Конденсатор:Використовується в схемах синхронізації, фільтрах, накопичувачах енергії та програмах з’єднання/роз’єднання.
індуктор:Використовується в трансформаторах, дроселях, фільтрах, накопичувачах енергії та різних електронних пристроях.
Як покращити конструкцію силових індукторів
Рівні частоти перемикання Інтегральні схеми (ІС) зазвичай мають діапазон частот перемикання від 20 кГц до 2 МГц, що набагато ширше, ніж у багатьох регуляторів. Певні матеріали (ферит, порошкове залізо, спеціальні порошки зі сплавами заліза) підвищують рівні частоти. Порошкове залізо та феритові матеріали корисні для частоти перемикання від 100 до 1000 кГц. Частоти перемикання близько 1000 кГц можна досягти за допомогою спеціальних порошків із сплавів заліза та феритових матеріалів.
Зменшення втрат потужності Основна мета котушки індуктивності – звести до мінімуму втрати потужності в застосуванні. Значення індуктивності відображає обернену залежність від струму пульсацій, який є надлишковим вихідним струмом постійного струму. Аналіз пульсації струму може допомогти зменшити втрати в сердечнику. Значення індуктивності вище, коли струм пульсацій менший, а коли значення індуктивності нижче, струм пульсацій вищий.
Програмне забезпечення для моделювання розрахунків навантаження індуктивності, надане виробником, дозволяє розраховувати навантаження на індуктивність для пульсаційного струмового навантаження та навантаження постійного струму. Щоб не заплутатися, ознайомтеся з техпаспортом.
Зменшення опору постійному струму Рівень опору постійному струму має бути низьким, щоб уникнути втрат на нагрівання дроту. Звичайні котушки індуктивності малого розміру з проводами малого калібру можуть збільшити опір завдяки проводам меншого діаметру. Ви повинні розумно балансувати між мінімальним опором і можливостями накопичення енергії. Опір постійному струму можна підтримувати з мінімальним підвищенням температури, а висока індуктивність зазвичай потребує альтернативних матеріалів провідника.
Вибір відповідного типу котушки індуктивності. Проблеми з неекранованими силовими індукторами можуть виникнути через магнітне з’єднання обмотки з близькими компонентами та провідниками. Цьому сценарію можна запобігти, використовуючи магнітно екранований силовий індуктор, який не розроблений із друкованими платами над компонентом або з будь-якими слідами під компонентами. Розміщення повітряного зазору між компонентами може вирішити проблему.
Яке застосування індукторів у реальному житті
Індуктор — це пасивний електронний компонент, який накопичує енергію у формі магнітного поля. Простіше кажучи, індуктор складається з дротяної петлі або котушки, яка використовується для керування електричними стрибками, тимчасово накопичуючи енергію, а потім вивільняючи її назад у ланцюг через електромагнітне поле. Індуктори мають широкий спектр застосування. Вони використовуються в схемах налаштування, датчиках, накопичувачах енергії, асинхронних двигунах, трансформаторах, фільтрах, дроселях, феритових кульках і реле. Вони відіграють значну роль в електричних трансмісіях відповідно до своїх вимог.
Схеми налаштування
Котушки індуктивності використовуються в схемах налаштування для вибору потрібної частоти. У налаштованому ланцюзі конденсатор з’єднаний разом з котушкою індуктивності паралельно або послідовно. Частота схеми налаштування, на якій ємнісний реактивний опір дорівнює індуктивному реактивному опору (XC=XL), називається «резонансною частотою». Електронні пристрої, такі як схеми налаштування радіо та телебачення, використовують конденсатори разом із котушкою індуктивності для зміни частоти та вибору частоти в кількох каналах.
Датчики
Індуктивні датчики наближення дуже надійні в роботі і є безконтактними датчиками. Індуктивний датчик — це датчик безконтактного типу, який допомагає виявляти металеві предмети. Він може сприймати як чорні, так і кольорові матеріали. Дальність чутливості до 100 мм.
Зберігання енергії
Індуктори можуть накопичувати енергію протягом невеликого періоду часу, оскільки енергія, яка зберігається у вигляді магнітного поля, зникне після відключення джерела живлення. Енергія, що зберігається в індукторі, зумовлена магнітним полем, створеним струмом, що протікає через нього. Зі зміною струму через котушку індуктивності змінюється і магнітне поле, і енергія накопичується або виділяється.
Асинхронні двигуни
В асинхронних двигунах вал двигуна буде обертатися через наявність магнітного поля, створюваного змінним струмом. Асинхронний двигун працює за допомогою електромагнітів для створення обертового магнітного поля. Потім це поле індукує електричний струм у роторі, який створює власне магнітне поле. Взаємодія між двома полями змушує ротор обертатися, фактично обертаючись навколо двигуна.
трансформери
Комбінація кількох котушок індуктивності зі спільним магнітним полем може бути розроблена в трансформатор. Трансформатори не покладаються на індуктивні властивості електричного кола для передачі енергії. Натомість вони використовують магнітну індукцію, що робить їх більш ефективними та дозволяє їм передавати вищу напругу з меншими втратами.
Фільтри
Індуктори в поєднанні з конденсаторами будуть використовуватися як фільтри. LC-фільтри відносяться до ланцюгів, що складаються з комбінації котушок індуктивності (L) і конденсаторів © для відрізання або пропускання певних діапазонів частот електричного сигналу. Конденсатори блокують постійний струм, але легше пропускають змінний струм на вищих частотах. Навпаки, котушки індуктивності пропускають постійний струм як є, але гірше пропускають змінний струм на вищих частотах.
дроселі
В якості дроселів використовуються індуктори. Дросель — це котушка індуктивності, яка використовується для блокування змінних струмів вищої частоти (AC) під час пропускання постійного струму (DC) і змінного струму нижчої частоти в ланцюзі.
Тест на опір
Один з найпростіших способів перевірити індуктор - виміряти його опір за допомогою мультиметра. Опір - це протидія протіканню електричного струму в провіднику. Ідеальна котушка індуктивності повинна мати нульовий опір, але насправді кожна котушка індуктивності має деякий внутрішній опір через дріт і матеріал сердечника. Щоб виконати перевірку опору, вам потрібно встановити мультиметр на найнижчий діапазон Ом і підключити щупи до клем індуктора. Показання мають бути дуже низькими, зазвичай менше 1 Ом. Якщо показання занадто високі або нескінченні, це означає, що індуктор відкритий або пошкоджений.
Тест на індуктивність
Інший спосіб перевірити котушку індуктивності - виміряти її індуктивність за допомогою вимірювача LCR. Індуктивність — це властивість котушки індуктивності, яка визначає, який магнітний потік він може створити для даного струму. Індуктивність вимірюється в Генрі (H) і залежить від кількості витків, площі поперечного перерізу та матеріалу сердечника індуктора. Щоб виконати перевірку індуктивності, потрібно встановити вимірювач LCR у режим індуктивності та підключити проводи до клем індуктивності. Показання повинні відповідати номінальному значенню котушки індуктивності, зазвичай надрукованому на його етикетці або техніці. Якщо показання занадто низькі або занадто високі, це означає, що індуктор замкнутий або має слабку обмотку.
Тест на Q-фактор
Третій спосіб перевірити котушку індуктивності — виміряти її добротність за допомогою вимірювача LCR або осцилографа. Добротність - це безрозмірний параметр, який вказує на якість і ефективність котушки індуктивності. Він визначається як відношення реактивного опору індуктивності до опору котушки індуктивності на даній частоті. Вищий коефіцієнт добротності означає меншу втрату потужності та гостріший пік резонансу. Щоб виконати перевірку добротності, вам потрібно подати сигнал змінного струму (AC) на індуктор і виміряти напругу на ньому. Коефіцієнт добротності можна розрахувати, поділивши частоту на ширину смуги піку напруги. Показання мають бути в межах прийнятного діапазону для передбачуваного застосування індуктора.
Тест ШОЕ
Четвертий спосіб перевірити котушку індуктивності — виміряти її еквівалентний послідовний опір (ESR) за допомогою вимірювача ESR або осцилографа. ESR — це сума всіх резистивних елементів індуктора, включаючи дріт, сердечник і паяні з’єднання. ШОЕ вимірюється в Омах і змінюється залежно від частоти. Нижчий ESR означає вищий ККД і нижче підвищення температури індуктора. Щоб провести перевірку ESR, потрібно подати високочастотний сигнал змінного струму на індуктор і виміряти падіння напруги на ньому. ESR можна розрахувати, поділивши падіння напруги на силу струму. Показання повинні бути якомога нижчими, щоб індуктор працював належним чином.
Кільцевий тест
П'ятий спосіб перевірити котушку індуктивності - виконати кільцевий тест за допомогою осцилографа та функціонального генератора. Кільцевий тест - це якісний метод, який дозволяє виявити наявність будь-яких дефектів або несправностей в індукторі. Щоб виконати кільцевий тест, вам потрібно з’єднати індуктивність послідовно з резистором і конденсатором, щоб утворити резонансний контур. Потім вам потрібно подати імпульсний сигнал до схеми та спостерігати за формою сигналу на осцилографі. Сигнал повинен відображати плавний і симетричний дзвін без спотворень або різких перепадів. Якщо форма сигналу є ненормальною, це означає, що індуктор має деякі несправності або недосконалості, які впливають на його роботу.
Як вибрати правильний силовий індуктор
Визначення діапазону індуктивностей
Гарною відправною точкою є визначення діапазону індуктивностей, які працюватимуть у цікавому колі. Розуміння діапазону робочих значень має вирішальне значення, оскільки індуктивність рідко є постійною протягом усіх робочих умов пристрою. Для котушки індуктивності в комутаційному додатку допустима пульсація струму та бажана перехідна характеристика будуть диктувати необхідну індуктивність. Загальна вказівка полягає в тому, щоб підтримувати пульсації на рівні 30% або менше вихідного струму навантаження. Якщо котушка індуктивності буде використовуватися для фільтрації, її імпеданс має бути достатньо високим, щоб послабити цільові шумові частоти. Інструменти проектування та рівняння доступні в Інтернеті, щоб допомогти інженеру вибрати правильні значення індуктивності. Індуктивність часто змінюється через застосовуваний постійний струм, температуру або рівні приводу змінного струму. Ці фактори необхідно брати до уваги, щоб підтримувати індуктивність у цільовому діапазоні.
DCR розсіює тепло та знижує ефективність
Опір постійному струму (DCR) котушки розсіює тепло і знижує ефективність так само, як і всі резистори, через які протікає струм і на них відбувається падіння напруги. Це важливо для визначення втрат дроту на нагрівання. Таким чином, необхідно вибрати нижчий DCR, де це можливо, оскільки це може мінімізувати втрати потужності індуктора. Іноді в додатках DC/DC DCR використовується як шлях визначення струму, і допуск стає важливим.
Оманливий струм насичення індуктора
Номінальний струм насичення відноситься до величини постійного струму, який може підтримувати котушка індуктивності до того, як її ефективна індуктивність впаде на певний відсоток від номінальної. Опублікований струм насичення для котушки індуктивності може вводити в оману. Зазначений відсоток падіння може бути встановлений на 20% або 30%, залежно від виробника. Таблиці даних часто містять графіки, що показують криву зміни індуктивності відносно постійного струму. Це набагато корисніша інформація, оскільки вона показує, що відбувається з індуктивністю для широкого діапазону струмів навантаження, а не лише для однієї точки, зазначеної в таблиці даних.
Тепловий струм і ККД
Постачальники силових індукторів надають номінальний струм тепла, але, як і струм насичення, він може вводити в оману. Цей параметр описує постійний струм, необхідний для підвищення температури індуктора на величину, визначену постачальником (зазвичай 40 градусів). Технічні дані передбачають спеціальну тестову установку, яка передбачає відносно велику кількість теплопередачі від індуктора через клеми. Ймовірно, цей рейтинг слугуватиме лише наближенням для прогнозування підвищення температури індуктора. Пасивні або активні методи охолодження, ширина доріжки друкованої плати, потік повітря та близькість до інших компонентів можуть призвести до того, що фактична температура котушки індуктивності значно відрізняється від тієї, яку може означати номінальний струм тепла. Крім того, для додатків із високою амплітудою пульсацій втрати змінного струму, що утворюються в корпусі сердечника та обмотках, також сприятимуть підвищенню температури. На практиці, якщо котушка індуктивності незрозуміло нагрівається для певного струму навантаження, розробнику може знадобитися перевірити, чи є достатня тепловіддача через клеми та корпус сердечника, або що робота схеми не викликає надмірних втрат змінного струму в індукторі.
FAQ
З: Що таке індуктор і як він працює?
Q: Як ідентифікуються індуктори?
Q: Які характеристики індуктора?
З: Що таке стандартний індуктор?
П: Яке значення мають котушки індуктивності в електричних колах?
Q: Які різні типи індукторів?
З: Яке застосування котушок індуктивності в електропередачі?
Питання: Яка різниця між індуктором і силовим індуктором?
Q: Як вибрати силовий індуктор?
Крок 2: Визначте струм насичення індуктора.
Крок 3: Визначте опір індуктивності постійному струму.
Крок 4: Виберіть тип індуктора.
Крок 5: Виберіть відповідний основний матеріал.
Крок 6. Розглянемо теплові проблеми.
Q: Що робить індуктор?
Q: Як розрахувати потужність індуктора?
Питання: Яке призначення силового індуктора?
З: Навіщо використовувати котушку індуктивності замість конденсатора?
Q: Як ви перевіряєте силовий індуктор?
З: Чи допускає індуктор змінний або постійний струм?
З: Яке загальне призначення індуктора?
Q: Як розрахувати потужність індуктора?
Q: Як ви використовуєте силовий індуктор?
Ключова точка. Використання в режимі розриву вплине на стабільність живлення.
Ключова точка. Виберіть значення індуктивності таким чином, щоб струм пульсацій становив 20-30% від номінального струму.
Питання: чи мають силові індуктори полярність?
Q: Яка максимальна потужність індуктора?
Ми є професійними виробниками та постачальниками силових індукторів у Китаї. Якщо ви збираєтеся придбати високоякісний силовий індуктор за конкурентоспроможною ціною, ласкаво просимо отримати безкоштовний зразок на нашому заводі. Крім того, доступне індивідуальне обслуговування.
